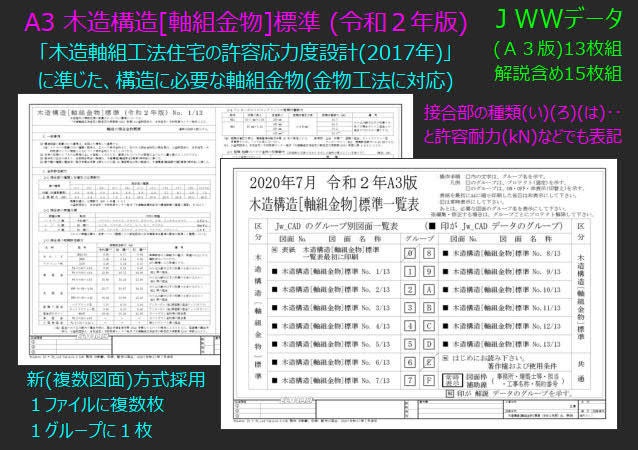

A3 木造構造[軸組金物]標準

  • ダウンロード商品
    ¥ 19,800

【 A3 木造構造[軸組金物]標準 】 　仕事効率化ツール　(令和２年　A3版) 　Jw_cad Ver8.10bで製作 Jww データ版 　Windows10搭載タブレット PC を使用。 ホームページを更新　2022年 3月11日 ホームページを更新　2021年 7月23日 ★★ バージョンアップ 2020年 7月 8日 ★★ 仕事効率化ツール 皆様からのご意見や要望が多くよせられいろい ろと参考にさせて頂き、柱頭・柱脚のパイプ金 物と〔枠材用〕フレックスホールダウン図や解 説を含め数十ヵ所にわたり追加修正。 接合部の種類(い)(ろ)(は)･･と許容耐力(kN)な どでも表記。 A3版のみ、印刷後、山折り(２つ折り)で、 A4版マニュアルなるように製作。 A1、A2、A3 を統一内容に編集。 実際に設計している物件に使用し、誰でも簡単 に理解できる表現。　 ★★　★★　★★　★　 ★　★★　★★　★★ ★★★★ 公開 2020年 6月17日 内容 ★★★★ 仕事効率化ツール 皆様からのご意見や要望が多くよせられいろい ろと参考にさせて頂きました。 姉妹品のデザインを統一化。 A1、A2、A3 を統一内容に編集。 実際に設計している物件に使用し、誰でも簡単 に理解できる表現。　 ★★　★★　★★　★　 ★　★★　★★　★★ 電子コンテンツのダウンロード販売の為、 　　　返品は、できない商品となっています。 商品の詳しい情報は、専用ホームページを開設 しています。 　　商品情報の検討上、購入をお願いします。 ☆☆☆【 販売者　FujiGami フジガミ 】☆☆☆ 解説ホームページ http://fujigamihome.web.fc2.com ☆☆☆☆【 商品の詳しい情報 】☆☆☆☆ 専用ホームページを開設 http://fujigamihome.web.fc2.com/mark30/jww-zg09/jww-zg09.htm ご購入前に、商品に関する販売者の サイトにお立ち寄りください。 ☆　☆　☆　☆　☆　☆　　☆　☆　☆　☆　☆ 内容 -------------------------------------------- 【ソフト名・登録名】 　jww-zg09A3-2007 　　　／A3木造構造[軸組金物]標準／令2 　　　／jww 版／データ13枚・他2枚の計15枚組 ☆☆姉妹品☆☆ 　jww-zg09A1-2007 　　　／A1木造構造[軸組金物]標準／令2 　　　／jww 版／データ 4枚・他2枚の計 6枚組 　jww-zg09A2-2007 　　　／A2木造構造[軸組金物]標準／令2 　　　／jww 版／データ 6枚・他2枚の計 8枚組 ☆☆☆☆☆☆☆ 【バ ー ジ ョ ン】Ver.2007（令和２年版） 【動　作　環　境】Windows10搭載 PC 　　　　　　　　　　　 + Jw_cad Ver8.10b 【著作権者】　　　DANJO 【掲載月日】 　　2020/7/8 --------------------------------------------- 著作権および使用条件 （１）著作権 　この Data & Soft および付属ファイルの知的 　所有権は以下のとおり著作権者が有します。 　著作権者　DANJO 　著作権者の権利を侵害する行為は、固くお断り 　いたします。 　また、Data & Soft などを配布することを禁じ 　ます。 （２）免責事項 　このData & Soft を使用した事によって発生し 　た損害は一切補償しません。 　このData & Soft に不備があっても、作者はそ 　れを訂正する義務を負いません。 （３）プログラムの修正 　個人で使用する際に、プログラムを修正するこ 　とは差し支えありませんが、その場合でも、著 　作権表示は変更しないで下さい。 　修正を加えたプログラムを配布することはご遠 　慮ください。 （４）お問い合わせについて 　メールでのお問い合わせには原則としてお答え 　できません。 　また、電話やFAX でのお問い合わせはご遠慮下 　さい。　　　　　　　　　　　作者 DANJO 　Jw_cad の基本操作は、 　個々に学習し自己責任でお願いします。 ------------------------------------------- 概要 シリーズ(A1・A2・A3)共通解説 初心者でも簡単に理解できる。 A1・A2・A3 版の図面サイズに合ったものを利用 「木造軸組工法住宅の許容応力度設計(2017年)｣ 公益財団法人 日本住宅・木材技術センター発行 に準じて構造計算に必要な金物をまとめている。 また、軸組の金物工法に対応しＺマーク表示金物 (Ｚマーク表示に新たに追加されたものを含む) にはない、しかし、必要となる金物をメーカー記 載し掲載しています。 A3版のみ、印刷後、山折り(２つ折り)で、 A4版マニュアルなるように製作。 特に 金物許容耐力など解りやすいように表にまとめて おり、短期許容耐力に 1.5倍できる金物には、表 中に　[　 　] 内数値で表示している。 よく使用される金物として、 ・柱頭、柱脚パイプ金物 ・垂木止付け金物 ・座掘り座金ナットの金物 ・めり込み防止の金物 ・埋込長さが確保できない場合のアンカーボルト 　金物 ・アンカーボルトの位置ズレの補正する金物 ・柱に取付く構造用受材の上から使用できる引き 　寄せ金物 ・25 kN を超える引き寄せ金物 などを追加。 上記に示したよく使用される金物の納まり図も新 たにを追加。 実用性の高い標準書にしました。 内容 ◎ 新(複数図面)方式採用、 1つのjww データの 　 中に複数の図面を格納グループの切り替えで 　 必要な図面が表示できる。 　　(１グループに１枚格納) ◎ 新(複数図面)方式採用の為、図面データ管理 　 が簡単になる。 ◎ 図面枠は、洗練されたデザイン。 ◎ 標準フォントをＭＳ明朝。 ◎ プロテクトグループの整理と活用 　 ・プロテクトグループ ／ は、編集不可で表 　　 示切替は、三段階を採用 　　 [ 表示・非表示・グレー表示 ] 　 ・プロテクトグループ Ｘ は、編集不可で表 　　 示切替も不可 　 ・プロテクトグループ Ｘ ／ 以外は、自由 　　 に編集も表示もできます。 　 したがって、本文をグレー表示することによ 　 り、記載部分が解る。 ◇レイアウトの見やすいデザイン 軸組の接合金物概要 １ .一般事項　 　本表の仕様から「または同等以上」を省略して 　あるため、適用されていものを同等以上のもの 　に置き換えることができる。 　の記載より現場に合わせて同等以上に置き換え 　ることができるようにしました。 ２ .金物許容耐力 　 2-1 接合部の種類とＮ値及び必要耐力 　 2-2 接合部の樹種分類 　 2-3 接合具の短期許容耐力 　 2-4 アンカーボルトのコンクリートの短期付 　　　 着耐力 　 2-5 柱頭･柱脚のパイプ金物の引張耐力 　 2-6 筋かいプレートの壁倍率 　 2-7 めり込み防止金物の接地面積 Ae 　 2-8 火打金物の存在床倍率と許容せん断応力 　 2-9 接合金物の耐力と接合具 　 2-10 梁受け金物の耐力と木材の断面 　 2-11 横架材接合部の短期許容引張耐力 軸組の接合金物納まり例 ３.金物詳細 　 3-1 接合金物の種類と使い方 軸組の接合金物用接合具 ４.接合金物用接合具詳細 　 4-1 接合金物用接合具の種類 軸組のその他接合金物 ５.その他接合金物詳細 　 5-1 埋込長さが確保できない場合 　 5-2 アンカーボルトの位置ズレ等で取付が困 　　　 難な場合 　 5-3 柱に構造用受材を添えている場合の引き寄せ金物 などを掲載
