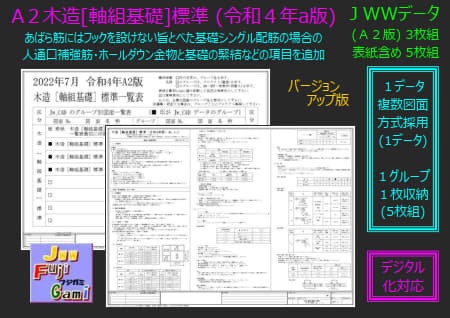

A2木造[軸組基礎]標準 (令和4年a版)
- ダウンロード商品¥ 11,000
【 A2木造[軸組基礎]標準 (令和4年a版) 】 仕事効率化ツール 木造[軸組基礎]標準(令和4年a A2版) Jw_cad Ver8.25aで製作 Jww データ版 Windows10搭載タブレット PC を使用。 ★★バージョンアップ 2022年 7月 6日 内容★★ 木造[軸組基礎]標準 (令和4年a版) 〇人通口補強配筋検討方法(令和4年版)の公開に より 人通口補強配筋検討計算に人通口補強: 「4-D16@50」のL=3,100に変更 その他人通口補強配筋検討計算の内容に合わせ て修正。 ★★ ★★ ★★ ★ ★ ★★ ★★ ★★ ★★★★ 公開 2022年 6月 9日 内容 ★★★★ 仕事効率化ツール 〇タイトル名変更・木造構造[軸組基礎]標準 (令和2年版) ↓ 木造[軸組基礎]標準 (令和4年版) 〇皆さまのご要望を参考にさせて頂き下記に示す 追記、追加、変更をおこないました。 〇デジタル化対応として、1データに複数図面格 納方式採用し整理や管理容易する。 (1グループに図面格納することにより、最 大 16 枚の図面格納) 〇複数図面の内容がひとめで解るように、トップ グループに目次を収納 〇 Windows 11 に対応さすため、2次元汎用CAD で Ver 8.25a (2022/04/10) Windows 11 対応 版で製作 〇前回からの引継ぎで A3版のみ、印刷後、山折 り(2つ折り)で、A4版マニュアルなるように製 作。 A1、A2、A3 を統一内容に編集。 〇住宅瑕疵担保責任保険 設計施工基準「令和元 年12月1日から施行版」に準じて修正 特に、あばら筋にはフックを設けない時の対 応、立ち上がり幅は、150 mm以上必要など見 落としがちなことがらを追記。 〇人通口補強の記載内容の変更。 〇アンカーボルトの記載内容の変更。 〇ホールダウン金物の緊結用アンカーボルトの内 容を追加。 など等の追記、追加、変更。 実際に設計している物件に使用し、あなたにも 理解できる表現。 ★★ ★★ ★★ ★ ★ ★★ ★★ ★★ 電子コンテンツのダウンロード販売の為、 返品は、できない商品となっています。 商品の詳しい情報は、専用ホームページを開設 しています。 商品情報の検討上、購入をお願いします。 ☆☆☆【 販売者 FujiGami フジガミ 】☆☆☆ 解説ホームページ http://fujigamihome.web.fc2.com ☆☆☆☆【 商品の詳しい情報 】☆☆☆☆ 専用ホームページを開設 http://fujigamihome.web.fc2.com/mark30/jww-zg054/jww-zg054.htm ご購入前に、商品に関する販売者の サイトにお立ち寄りください。 ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ ☆ 内容 -------------------------------------------- 【ソフト名・登録名】 jww-zg054A2-2207 /A2木造[軸組基礎]標準/令4 /jww 版/データ 3枚・他2枚の計 5枚組 ☆☆姉妹品☆☆ jww-zg054A1-2207 /A1木造[軸組基礎]標準/令4 /jww 版/データ 2枚・他2枚の計 4枚組 jww-zg054A3-2207 /A3木造[軸組基礎]標準/令4 /jww 版/データ 6枚・他2枚の計 8枚組 ☆☆☆☆☆☆☆ 【バ ー ジ ョ ン】Ver.2207 【動 作 環 境】Jw_cad Ver8.25a 【著作権者】 DANJO 【掲載月日】 2022/ 7/ 6 --------------------------------------------- 著作権および使用条件 (1)著作権 この Data & Soft および付属ファイルの知的 所有権は以下のとおり著作権者が有します。 著作権者 DANJO 著作権者の権利を侵害する行為は、固くお断り いたします。 また、Data & Soft などを配布することを禁じ ます。 (2)免責事項 このData & Soft を使用した事によって発生し た損害は一切補償しません。 このData & Soft に不備があっても、作者はそ れを訂正する義務を負いません。 (3)プログラムの修正 個人で使用する際に、プログラムを修正するこ とは差し支えありませんが、その場合でも、著 作権表示は変更しないで下さい。 修正を加えたプログラムを配布することはご遠 慮ください。 (4)お問い合わせについて メールでのお問い合わせには原則としてお答え できません。 また、電話やFAX でのお問い合わせはご遠慮下 さい。 作者 DANJO Jw_cad の基本操作は、 個々に学習し自己責任でお願いします。 ------------------------------------------- 概要 シリーズ(A1・A2・A3)共通解説 あなたにも理解できる。 A3版のみ、印刷後、山折り(2つ折り)で、A4版マ ニュアルなるように製作。 A1・A2・A3 版の図面サイズに合ったものを利用 「木造軸組工法住宅の許容応力度設計(2017年)」 公益財団法人 日本住宅・木材技術センター発行に 準じて構造計算に必要な基礎をまとめている。 また、アンカーボルト短期許容耐力の検討方法Z マーク表示にない新たな座掘り座金でアンカーボ ルトで土台と基礎の緊結。 あらたに、ホールダウン金物の緊結用アンカーボ ルトの記載。 べた基礎のシングル配筋の場合の人通口補強の項 目。 金物をメーカー記載し掲載しています。 住宅瑕疵担保責任保険 設計施工基準「令和元年12 月1日から施行版」に準じた内容。 特に 軸組の基礎概要と納まりなど解りやすいように図 にまとめています。 実用性の高い標準書にしました。 内容 ◎ 新(複数図面)方式採用、 1つのjww データの中 に複数の図面を格納グループの切り替えで必要な 図面が表示できる。 (1グループに1枚格納) ◎ 複数図面格納方式採用の為、図面データ管理が 簡単になる。 ◎ 図面枠は、洗練されたデザイン。 ◎ 標準フォントをMS明朝。 ◎ プロテクトグループの整理と活用 ・プロテクトグループ / は、編集不可で表示 切替は、三段階を採用 [ 表示・非表示・グレー表示 ] ・プロテクトグループ X は、編集不可で表示 切替も不可 ・プロテクトグループ X / 以外は、自由に 編集も表示もできます。 したがって、本文をグレー表示することにより 、記載部分が解る。 ◇レイアウトの見やすいデザイン 軸組の基礎概要 1 .一般事項 共通事項 「適用」 2.調査・材料・試験 2-1 地盤調査 2-2 基礎の配置基準 2-3 べた基礎スラブ配筋 住宅瑕疵担保責任保険 設計施工基準の べた基礎スラブ配筋表 一般地域表 多雪区域表 べた基礎配筋表について (1)使用方法 (2)荷重条件 (3)コンクリートの仕様 (4)基礎スラブ配筋算出方法及び条件 2-4 コンクリート コンクリートの種別 セメントの種類 設計基準強度 コンクリートの調合 気温による補正 打込み 圧縮強度試験 型枠の存置期間 養生 工事監理者の承認 2-5 鉄筋 鉄筋の規格品 鉄筋の表示記号 鉄筋の折曲げ 鉄筋の定着及び重ね継手の長さ 鉄筋に対するコンクリートの最少かぶり厚 さ 鉄筋のあき あばら筋のフック等 フックを設けない条件 組立鉄筋工法・フックを設ける場合と併 用 鉄筋の配筋等 スペーサーの配置等 立ち上がり幅は、150 mm標準・・・・・ 鉄筋の隅角部・交差部の納まり スラブ配筋 はり貫通補強 人通口等の開口まわりの補強 ※ べた基礎のシングル配筋の場合の人通口補 強 2-6 土台の緊結用アンカーボルト アンカーボルトで土台と基礎の緊結 (令第42条2項) 角座金または丸座金(Zマーク表示公益 財 団 法人 日本住宅・木材技術セ ンター規格)アンカーボルトで土台と基礎の 緊結 座掘り座金でアンカーボルトで土台と基礎 の緊結 アンカーボルト短期許容耐力の検討方法 アンカーボルトのコンクリートの短期付着 耐力 土台樹種分類の短期許容耐力 座金(土台樹種分類)の短期許容耐力 樹種と接合具の組合せの最小値 2-7 ホールダウン金物の緊結用アンカーボルト アンカーボルトでホールダウン金物と基礎の 緊結 ホールダウン金物用アンカーボルトのコンク リートの短期付着耐力 3.基礎納まり 3-1 布基礎 [告示]第1347号 平屋建の場合 2階建の場合 3-2 べた基礎 [告示]第1347号 シングル配筋の場合 外周基礎断面 内部基礎断面 内部人通口断面 ダブル配筋の場合 外周基礎断面
